Ma première valise de tir
Après deux tirs seulement avec ma planche, qui n'était pas bien pensée je l'avoue, j'ai eu envie de passer à un système quand même un peu plus pratique à utiliser.

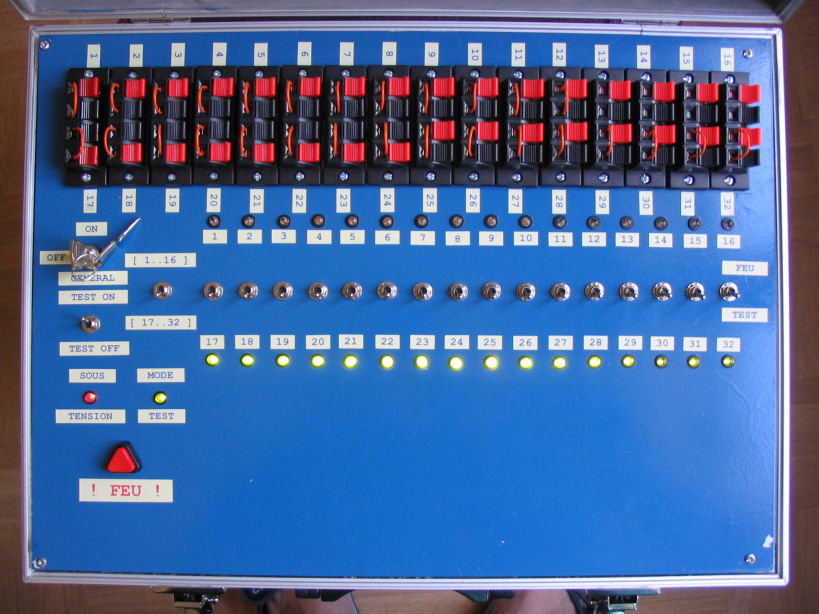

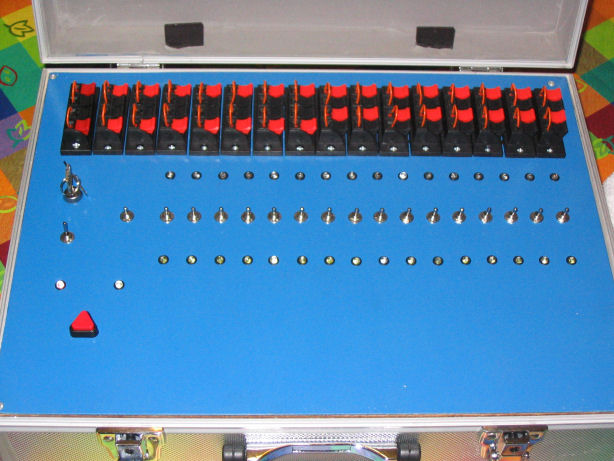

Le premier avantage est bien sûr la connexion des lignes électriques, qui se fait maintenant sur des borniers à ressorts, du même type que ceux que l'on peut trouver pour connecter des enceintes à une chaîne HI-FI. Oubliez les fils électriques à enrouler autour de vos clous, limitez les risques de court-circuit entre deux lignes voisines, et surtout, sécurisez votre tir !
En effet, le deuxième avantage d'un système à partir d'interrupteurs ou de boutons poussoirs est de limiter les risques de départ non désiré, en ajoutant par exemple un bouton de validation de tir à actionner à chaque départ. Je pense essentiellement aux planches à clous à masse commune reliée en permanence à la pile au cours du tir : ce principe demande énormément de précautions car il suffit de toucher les clous avec le "plus" de la pile pour faire partir les lignes, et le risque est grand dans le noir...
Matériel nécessaire :
- Une valise ( 15 euros dans tous les magasins de bricolage )

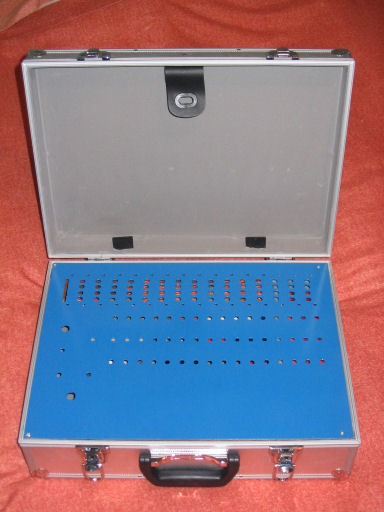

- Une plaque servant de pupitre à intégrer dans la valise ( aluminium, PVC, bois, etc... )
- Un système de cales à placer dans la valise pour y fixer la plaque
- Quelques composants électroniques de base, à savoir :
- Des borniers à ressorts de type Haut-parleur
- Des interrupteurs inverseurs ou boutons poussoirs, au choix
- Éventuellement prévoir un interrupteur général à clé, pour plus de sécurité
- Des ampoules DELS servant de témoins lumineux et leurs résistances
- Des diodes de protection de ligne
- Du fil de câblage ( du fil d'inflammateurs explosés m'a été très utile :) ... )
- Du matériel de soudure, SANS PLOMB, car c'est pas bon du tout pour la santé
- Du matériel pour usiner la plaque
- Et surtout, beaucoup de patience ...
## Cette page va évoluer ##
Maj : 01.10.06
